아래 표는 제약 샘플의 실험 조건이 나와있다.

그림 1은 승온속도 10˚C/min 으로 제약 원료를 측정한 DSC 결과이다.
샘플은 107.4˚C에서 onset 온도를 가지는 용융 흡열 반응을 나타내며 어떠한 동질이상의 거동도 보이지 않아 보인다.

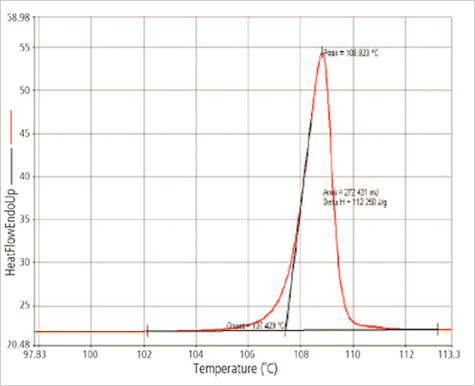

Figure 1. DSC results obtained on pharmaceutical
material at a heating rate of 10℃ C/min.

그러나 데이터를 면밀히 살펴보면 흡열피크의 끝나는 부근에서 작은 피이크(Shoulder peak)가 존재하는 것을 확인할 수 있다. 이것은 아래 그림2에서 볼 수 있다.
그림 2의 결과를 보면, 111℃에서 제약샘플의 특성에 영향을 주는 Shoulder peak가 존재하는 것을 확실히 확인할 수 있다. 가능성이 있는 동질이상체(Polymorph)의 확인은 동질이상의 전이현상이 시간에 의존한다는 것을 이용하여 측정할 수 있다. DSC의 승온속도를 조절하면 가능성 있는 동질이상체(Polymorphic)의 확인에 도움이 된다.

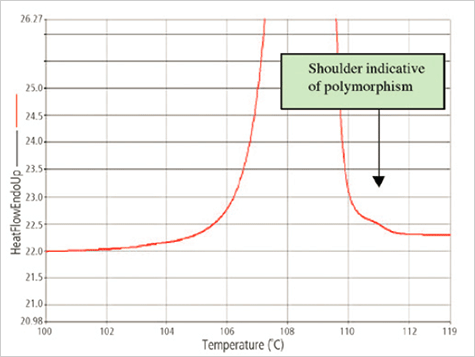

Figure 2. Enlarged view of melting peak showing shoulder at 111 ℃.

어떤 샘플의 경우 3 ˚C/min의 느린 승온 속도로 분석이 되었다. 그림3은 느린 승온속도로 얻은 DSC 결과이다. 이 제약 샘플의 경우 느린 승온속도에서 동질이상체를 명백히 확인할 수 있었다. 성분은 107.2℃에서 용융 현상이 나타난 이후 즉시 109℃에서 발열피크로 결정화 현상이 일어난다. 용융 전이와 매우 근접하게 발생하는 이 결정화 피크를 감지하기 위해서는 뛰어난 분해능이 요구되는 DSC 모델이 필요로 된다.

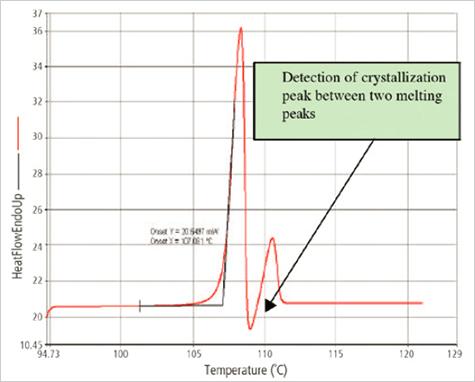

Figure 3. DSC results on pharmaceutical material at heating rate of3 ℃/min.

동질이상체를 지닌 제약 샘플에서 Poser compensation DSC의 분석 성능은 종종 Heat flux DSC와 비교된다. Heat flux DSC는 느린 승온 속도 조건으로 측정을 하더라도 그림3에서 보는 불안정 용융, 결정화, 안정화된 용융 전이를 감지할 수 없다. 그 이유는 Heat flux DSC는 매우 높은 부피 및 질량의 Furnace를 장착하고 있고 이것은 적은 부피 및 질량의 Furnace를 장착한 Power compensation DSC와 비교하여 열 전도 및 열에 의한 반응속도가 늦다는 의미가 된다. 결과에서 보면 알 수 있듯이 많은 제약물질에서 필수적인 동질이상체 (polymorphism)의 분석에는 Power compensation DSC과 같이 분해능이 매우 뛰어난 DSC 장비가 필요하다.

퍼킨엘머의 Power Compensation DSC는 뛰어난 감도와 분해능을 제공하므로 많은 제약원료의 다양한 동질이상체를 정확히 측정할 수 있다. 동질이상 구조는 혈액 속에서 약의 활성화와 약의 유통기한에 중요한 영향을 주기 때문에 제약산업에서 상당히 중요하다. Power compensation DSC는 저질량 Furnace를 장착함으로써 열전달 및 컨트롤에 빠른 응답속도를 제공하여 이에 따라 미세한 열적 전이도 확실하게 감지할 수 있다. 이번 실험을 통하여 Power compensation DSC는 제약물질의 미세한 동질이상체의 전이 피크도 정확히 구분할 수 있는 것을 확인할 수 있었다.
