다양한 산업 군에서 액상시료 또는 고체시료의 색을 측정 하여 연구 및 품질 관리 목적으로 활용하고 있습니다. 이번 뉴스레터 Lambda 265, 465의 Color Analysis 모드를 이용한 색 측정 하는 방법에 대해서 알아 보겠습니다.

색을 표현하는 가장 보편적으로 사용 되는 색공간(Color Space)은 CIE L*a*b* 이며, 3차원 좌표를 통해 쉽게 이해 할 수 있습니다. [그림. CIE L*a*b* 색 공간] L*은 명도를 의미하며 0~100의 값을 가지며, 0에 가까울 수록 어두워 집니다. a*, b*는 색조를 나타내며 a* 값은 붉은색과 녹색 정도를 의합니다. b*는 노란색과 청색의 정도를 의미하며, a*와 b* 는 일반적으로 -80 ~ +80 사이의 값을 가집니다.

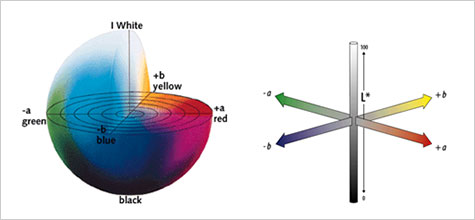

[그림 1] CIE L*a*b* 색공간

L*, a*, b* 색 공간을 이용하여 기준 시료와 샘플 간의 색의 차이를 나타낼 수 있습니다. 색의 차이는 dE*ab로 나타내며 다음과 같이 삼차원 좌표 상에서의 거리를 계산 하여 구할 수 있습니다.

색좌표는 시료의 반사율이나 투과율을 측정하여 얻어질 수 있으며 PerkinElmer사의 Lambda 265, 465는 액세서리와 소프트웨어 기능을 통해서 다양한 시료의 색을 측정 할 수 있습니다.

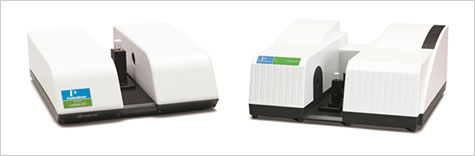

[그림 2] PerkinElmer Lambda 265, 465

1. Instrument and Reagents
1) Lambda 265/465 UV-Vis Spectrophotometer
2) Film Cell Holder
3) UV Lab software (Color Analysis Mode)
4) Color Filter Samples (Skyblue, wash blue filter 2종)

2. Instrument Parameters 1) Scan No. : 10 2) Integration No. : 1 3) Data Type : %T 4) Illuminant : D62 5) Observer angle : 2 Deg

[그림 3] Parameter Setting

3. 측정 결과

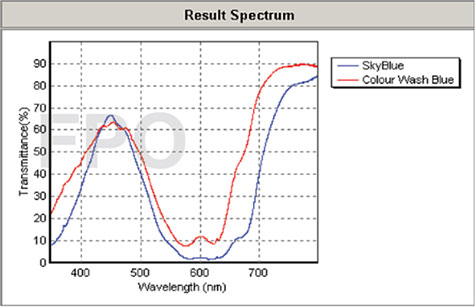

1) 투과율 그래프

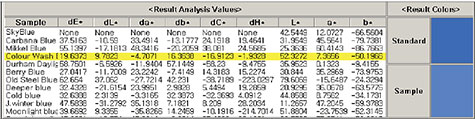

2) CIE L*a*b*, dE*ab

이와 같이 분광광도계를 이용한 색 측정을 통해서 다양한 분야에서의 연구 및 품질관리에서 활용 할 수 있습니다.
