NanoIR2-FS (FAST Spectra, AFMIR+s SNOM) Nano Scale 샘플의 유기,무기물에 대해 Chemical, Mechanical, Thermal, 그리고 Imaging 분석을 한 기기에서 보여드립니다.



Introduction

Anasys Instrument사의 NanoIR2-FS 모델은 AFM-IR과 S-SNOM 방식이 결합된 장비로 유기물과 무기물의 분석이 한 기기에서 가능하게 만들어진 장비이다.

기존에 측정할 수 없었던 Nano scale과 Nano Thickness 시료의 Chemical 분석과 더불어 열분석, 메카니컬 분석등을 하실 수 있으며 FTIR 데이터 베이스를 이용할 수 있는 장점이 있으며 Enhenced mode로 인해 기존모델보다 빠른 측정과 high spatial resolution을 구현한다.

Anasys Instrument사에서 제공되어지는 NanoIR2-FS 모델은 NanoIR의 3세대 모델로 모든Nano 시료 분석에 최적화되어 있는 장비이다.

Application

AFM-IR -Fibers
-Plastic
-Rubber
-Polymer blends
-Biological Cell
-Skin / Hair
-Proteins
-etc 		S-SNOM -Graphene
-2D Materials
-Nanoantennas
-Semiconductors
-Plasmon-polaritons
-Nano particles
-Nanowires
-etc

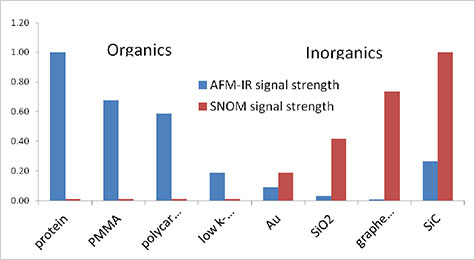

그래프

NanoIR2-FS 특징

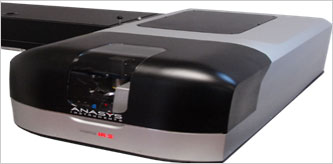

NanoIR2-FS

NanoIR2-FS with Fast Spectra
•  20nm spatial resolution과 10nm이하의 mono layer sensitivity
•  High speed, Rich, interpretable IR spectra that correlates to FTIR(기존 모델보다 10~20배 빠른 collection time.)
•  Multi-functional nanoscale property mapping modes with full featured AFM(Nano scale chemical imaging과 Full featured AFM.
•  Point Spectroscopy: Imaging에서 신속하게 point spectrum을 생성.
•  동일 Laser를 사용해 Imaging과 Spectrum을 생성.

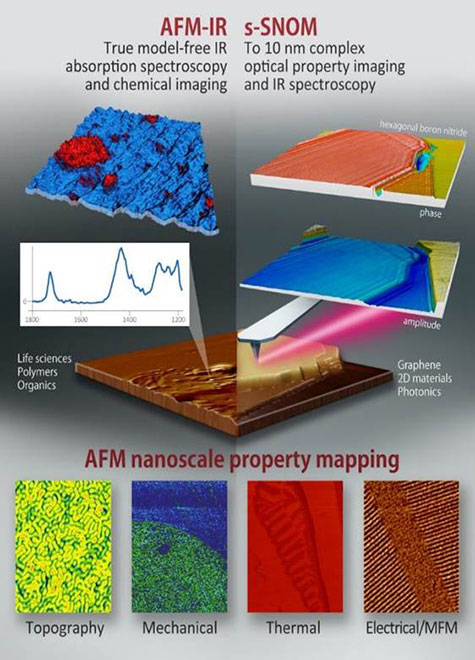

AFM-IR S-SNOM

nanoIR2-FS Laser Sources for AFM-IR

Laser Source Modes Tuning Range Linewidth
/Resolution
FastSpectra
Full spectral range		 Latest Generati on Resonance enhanced AFM-IR Tuning range 950-1900cm-1 (5-11 μm) & 2,200-3,600cm-1 (2.7-3 μm) <1 cm-1
FastSpectra-QCL
4 chip Pulsed QCL		 Latest Generati on Resonance enhanced AFM-IR 4 chips each ~200 cm-1 tuning range within 950-1900cm-1 (5-11 μm) <1 cm-1
FastSpectra-OPO
Pulsed OPO laser		 Latest Generati on Resonance enhanced AFM-IR High Pulse Rate OPO Laser Tuning range within 2,200-3,600cm-1 (2.7-3 μm) <10 cm-1
OPO Broadband Laser AFM-IR Tuning Range: 900-2,000cm-1 & 2,235-3,600 <8 cm-1
Multi-chip pulsed QCL laser REINS/AFM-IR Multiple Chips each w/ ~100 cm-1 tuning range within 5-11 μm band <1 cm-1

FASTSpectra Key Specifications

Specification 3rd Generation AFM-IR
Spectroscopy Measurement Speed • Improved from minutes to <10 seconds
Spectral Range (wavenumbers) • Typical
• 950 - 3,600cm-1
Measurement Sensitivity • Extended to <10nm thick in the 2,200 range to 3,600cm-1
Spectral Resolution • 1cm-1 in 950-1,900 range
• 10cm-1 in 2,200-3,600 range
Spatial Resolution • Sample dependent <20nm
New Applications Examples • Small organic contaminants
• Thin biological samples
• Thin polymer samples

ANASYS INSTRUMENTS
