TMA 4000 모델을 이용하여 다양한 측정 액세서리를 이용하여 아래와 같이 데이터를 측정해 보았다.

a. 다양한 금속물질의 열팽창계수 측정

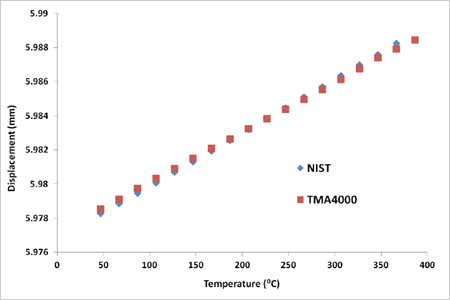

  NIST(National Institute of Standards and Technology)에서 공인된 금속 표준물질을 TMA system으로 측정하였으며, 측정한 결과를 비교해보면 동일하게 데이터가 측정되는 것을 확인할 수 있었다.

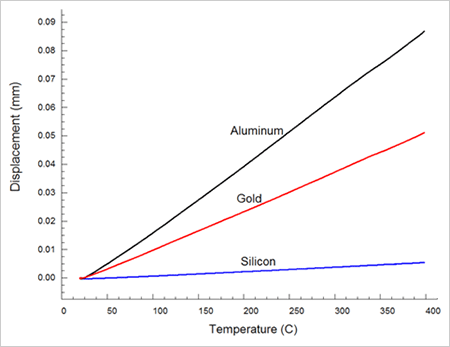

Fig1. Expansion of pure elemental standards aluminum, gold and silicon



Fig2. Expansion of Borosilicate glass
b. Compression mode를 이용한 연화점 측정

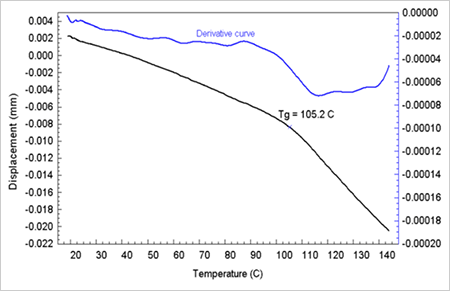

  알루미늄 음료 캔에 코팅된 라이너의 연화점을 Compression mode를 이용하여 측정하였으며, 그 결과 105℃에서 변곡되는 연화점을 측정할 수 있었다. 이 실험은 최근에 연구되는 BPA-epoxy polymer의 대체물질을 찾는데 활용될 수 있다.



Fig3. Detection of Softening point of a food/beverage can lining


c. 폴리스티렌의 연화점 측정 ? ASTM D 648, E2092

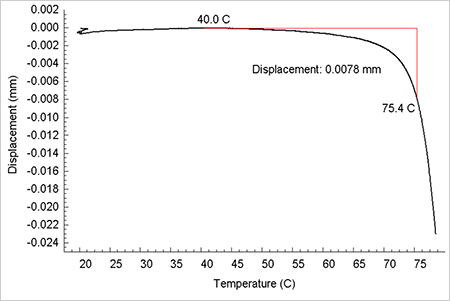

  ASTM에 규정된 내용과 같이 66psi 또는 0.445N의 힘을 로딩한 상태에서 폴리스티렌의 연화점을 측정하였으며, 그 결과 0.20%의 변위 차가 발생하는 것을 TMA 4000모델로 확인할 수 있었다.



Fig 4. HDT/DTUL flexure test Heat Deflection at 66psi(0.445N) of Polystyrene
