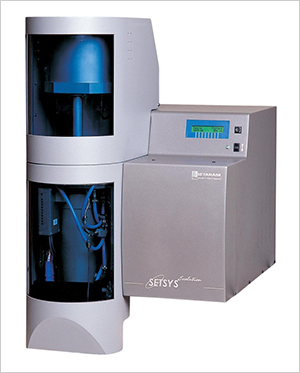

SETARAM 사 열분석기 라인 중 High-End 급 열분석기인 SETSYS evolution을 소개한다.
DSC/DTA와 TGA를 동시에 측정할 수 있을 뿐만 아니라 TMA 모듈까지 하나의 시스템에서 사용이 가능하고 상온에서 2400℃까지 Full range를 Furnace 교체 없이 실험 가능하다.
진공, 고압, 습도에 대한 실험 조건을 조성할 수 있으며 Protection Tube를 이용해 반응성 가스 실험도 가능하다.
 |
|
| Balance design : 감도가 가장 좋은 symmetrical type null-Balance를 사용하여 TGA 측정 시 뛰어난 무게 측정 능력을 보여주며 장시간 측정에도 안정성을 유지한다. |
|
| Furnace : 부식성 가스 조건이나 습도 조건에서도 2400℃까지 전 영역을 Furnace의 교체 없이 실험을 할 수 있다. |
|
| Cost of ownership : Setaram은 항상 모듈 확장을 통한 사용자 편리성을 제공해 왔으며 사용자 요구에 맞춰 다양한 파트와 악세서리를 제공한다. |
|
 |

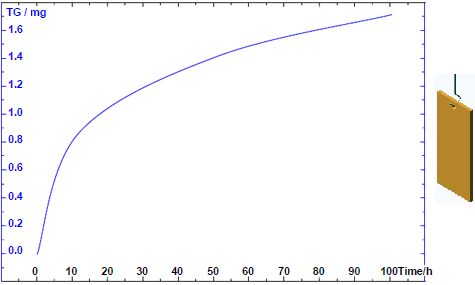

| High Sensitivity SETSYS TGA의 Balance는 0.03ug의 아주 미세한 무게 변화까지 감지할 수 있으며 Maximum capacity는 100g으로 대용량의 샘플 측정이 가능하다. |
| • |
Resolution |
| |
35g module with 0.002ug |
| |
100g module with 0.02ug |
|
[그림 1 SETSYS TGA Balance]
|
|
| TMA는 vertical 타입의 로드로 감도가 0.2nm로 매우 미세한 변화를 감지할 수 있다. |
| • |
Maximum sample size 20 x ø10 mm |
| • |
Measuring range ±2mm |
| • |
Resolution 0.2nm |
|
[그림 2 SETSYS TMA]
|
|
 |
|

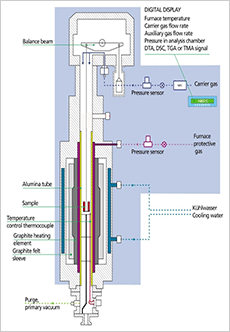

| The widest temperature range |
|
| - |
상온에서 2400℃까지 하나의 Furnace로 측정이 가능하여 측정 온도 영역에 따른 Furnace를 교체할 필요가 없다. |
| Water circulation |
| - |
Water cooling은 외부와의 단열을 효과적으로 하며, 냉각 시 효과적인 냉각속도를 얻을 수 있다. |
| Heating rates |
| - |
승온속도를 0.01℃/min에서 100℃/min까지 조절할 수 있어 실험시간을 단축시킬 수 있으며 빠르거나 미세한 승온속도가 필요한 실험에도 적용할 수 있다. |
| Automated start and stop fluid flow |
| - |
실험의 시작과 종료에 맞게 가스 유량을 조절하여 위험하거나, 고가의 가스 소모를 줄여준다. |
|
 |
|
|
|
SETSYS evolution 장비는 기본적으로 3개의 carrier gas를 switching 할 수 있다.
기본적용된 Gas control panel은 3개의 Carrier gas와 1개의 auxiliary gas를 사용할 수 있으며 가스의 혼합을 1:99에서 50:50까지 소프트웨어로 완벽하게 조절할 수 있다.
또한 H, CO, CO2, NH3 등 다양한 반응가스에 대한 실험을 할 수 있도록 세라믹 튜브를 제공하고 Balance에 Protection gas를 주입하여 부식성 가스에 대한 장비의 손상 없이 가스의 반응 실험을 할 수 있다. |
|
 |
|
| SETSYS evo 모델은 다양한 열분석 실험을 할 수 있도록 폭넓은 부가기능을 제공한다. |
| • |
Evolved Gas Analysis |
| |
EGA accessory는 Evolved gas가 고온의 furnace내에서 외부로 나오는 과정에서 급격한 온도 강하로 인한 응축을 방지하기 gas transfer line에 열선(최대 300˚C)처리가 되어있다. |
| • |
WETSYS |
| |
수분조절기는 SETSYS evo의 열분석 실험에 습도가 조절된 환경을 조절해 준다.
수분이 영향을 미치는 실험에서 효과적으로 수분과의 상관관계를 측정할 수 있다. |
| • |
Vacuum |
| |
SETSYS는 Primary Vacuum 기능과 Secondary Vacuum 기능을 제공하여 고 진공의 실험을 할 수 있다. |
[그림 3 WETSYS system]
|
|
[그림 4 EGA accessory]
|
