rapifleX는 속도 안정성, 다양성과 신뢰를 제공하는 시스템으로 최첨단 기술이 탑재된 현재 maldi tof 분야에서 가장 진보된 MALDI TOF / TOF 시스템이다. Biotherapeutics 및 Biosimilars에 대한 top-down sequencing 및 glycan 구조분석 및 확인 및 위치, disulfide/scrambling/trisulfide 결합의 결정 등의 분석을 위한 최고의 장비일 뿐 아니라 MALDI 이미징 성능, 속도 및 안정성을 극대화 한 설계로 rapifleX 이전에는 가능하지 않았던 속도와 품질 모두 갖춘 이미징 데이터를 측정 가능하게 해주는 특장점을 가지고 있다.

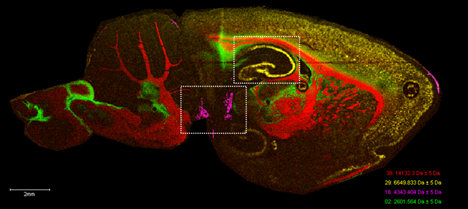

Fig1. Proteins in Rat Brain

50㎛의 pixel size, 150,000개의 개별 화소로 생성, 측정시간은 단 4 시간이며, rapifleX 이전의 MALDI 이미징으로는 40시간 이상 소모되었다.

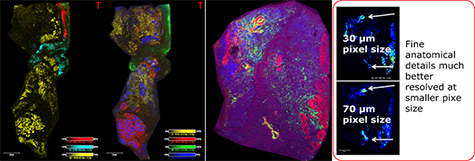

Fig2. Proteins in Diffuse Intestinal Cancer

MALDI 이미징 연구의 중요한 분야 중 하나인 암 연구에 있어 확산되고 있는 암에 대한 MALDI 이미징을 얻는 것은 어려움 있었다. 전체적으로 큰 영역에 걸쳐 분산되어 낮은 수준의 종양 세포를 가지고 있어 고화질의 영상을 얻기 어려웠지만, rapifleX는 넓은 분석 범위와 30㎛의 높은 공간 분해능으로 고화질 이미징 뿐 아니라 혈관 등의 해부학적 구조까지 확인 할 수 있게 해준다.

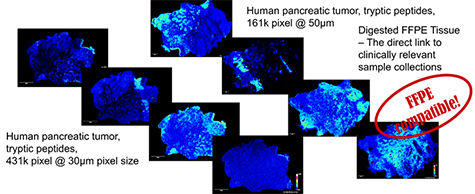

Fig3. Formalin Fixed Paraffin-Embedded Tumor Tissue

종양 샘플은 포르말린 고정 파라핀 물질을 포함하여 수 년에 걸쳐 보관되므로 이미징에 어려움이 있을 수 있지만 rapifleX로는 이 FFPE 샘플도 선명한 이미징이 가능하므로 암 연구에 매우 유용하다.

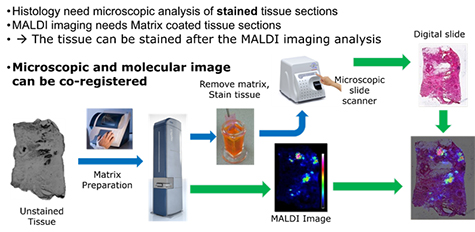

Fig4. Integration of MALDI imaging and histology

일반적으로 조직에 기초한 MALDI 이미징 분자 분포를 이해하기 위해서는 조직의 광학적 이미징(조직 절편을 염색한 현미경 이미지가 대표적)과의 대조가 필요하다.
이전의 MALDI 이미징 문제 중 하나는 MALDI 이미징과 광학 현미경 이미징이 상호 호환되지 않는 것이었다(매트릭스로 코팅된 샘플을 현미경으로 분석 할 수 없기 때문). 하지만, SmartBeam 3차원 레이저와 rapifleX Tissuetyper은 조직에 손상을 주지 않으므로 MALDI 분석 후 시료를 꺼내어 매트릭스를 씻어낸 후 조직학적 염색 및 광학적 현미경 이미징을 얻을 수 있는 스캐너에 넣고 출력하면 fleximaging 소프트웨어가 현미경과 MALDI 이미징을 겹쳐 상호 호환되는 이미징을 만들어 조직학적으로 정확하고 믿을 수 있는 결과를 얻게 해준다.

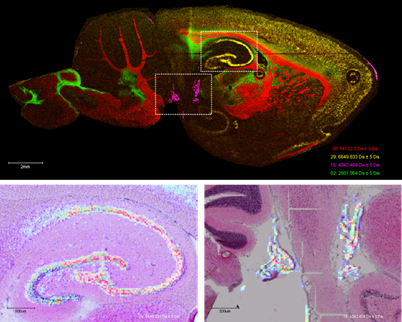

Fig5. Combination of Virtual Microscopy with MALDI Tissuetypingy

광학 현미경 이미지와 MALDI 이미징의 겹침은 아래 그림과 같은 조직학적 미세 구조를 좀 더 자세하게 관측할 수 있다. 이는 각각 해마 피라미드 세포층과 ependyma의 이온 분포를 나타낸 것이다.

• rapifleX ™ MALDI Tissuetyper ™는 MALDI 이미징을 위해 설계된 유일한 MALDI TOF 시스템.
• 혁신적인 속도와 안정성은 시간과 비용을 절약하고 신뢰성 있는 결과를 제공.
• 시장을 선도하는 레이저 기술 (10 kHz laser, 최대 50 pixel/s, 픽셀 크기 <10 ㎛).
• 견고하고 유지보수 및 관리가 용이.
• 질량 분석 및 광학 이미징(현미경 이미징)과의 통합으로 종합적인 결과 도출.
