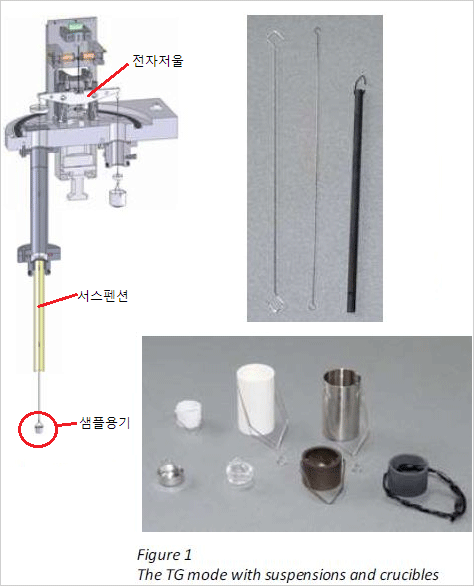

TG 모드에서 샘플은 용도에 따라 다양한 재질의 샘플 용기(실리카, 알루미나, 백금, 텅스텐 또는 그라파이트 등)에 담게 되며, 샘플용기는 서스펜션을 이용하여 전자저울에 연결한다. 서스펜션의 경우도 온도범위 및 용도에 따라 여러 재질(실리카, 백금, 텅스텐, 그라파이트 등)이 이용되고 있다.

샘플의 열분해로부터 발생하는 Corrosive gas에 따라 샘플용기와 서스펜션의 재질을 다음과 같이 분류할 수 있다.

1. 실리카(Silica)
실리카는 수분이 없는 건조한 상태의 corrosive gas와는 반응성이 없기 때문에, corrosive gas의 실험에 대해 샘플용기와 서스펜션의 재질로 많이 이용된다. 하지만 실리카는 수분이 존재할 때 fluorine gas에 노출되면 HF(액체불화수소)에 용해되거나 민감하기 때문에 위험성이 생길 수 있다. 실리카의 또 다른 단점은 1000℃이상에서는 열에 의한 노화가 발생하므로 사용온도가 1000℃로 제한된다는 것이다.

2. 백금(Platinum)
백금은 비활성 가스와 산화가스에 대해서 높은 온도(1750℃까지)까지 실험할 때 유용하게 사용된다.
백금은 또한 로듐(Rhodium)과 합금하여 샘플용기, 서스펜션 뿐만 아니라 thermocouple로도 이용이 가능하다.
하지만 아래와 같은 가스들과 증기에는 매우 취약하므로 주의가 필요하다.

a. 금속증기( Metallic vapor)
금속 중에 실리콘(Si)은 실리카와 실리콘 카바이드에 포함되어 있어서 백금과 가장 많은 문제를 야기시키는 물질 중에 하나이다. 특히 1000℃ 이상에서 백금과 반응하여 많은 문제들을 야기시킨다.
또 다른 금속증기 중의 하나인 백금 독(platinum poison)은 sulfide, lead, B, Zn, Sn, Ag, Au, Li, Na, K, Sb, Bi, Ni, Fe, As에서 발생하는 phosphorus(P), Sulphur(S)와 반응한다.
때로는 상평형 다이아그램을 통해 이러한 금속증기들과 백금에 대한 반응성의 상관관계를 알아보기도 한다.
그 예로써 백금(Pt)-실리콘(Si)의 다이아그램을 아래에 나타내었다.(Fig2)
금속증기와 샘플 팬 사이에 직접적인 접촉을 방지하기 위하여 알루미나 파우더를 샘플용기에 투입한 후 샘플을 알루미나 파우더 사이에 담아서 실험을 하는 경우도 있다.

b. 수소가스(Hydrogen)
백금은 1000℃이상에서 수소가스에 민감하다. 수소가스에 의해 백금로듐 센서의 와이어가 부스러지거나 끊어지는 현상이 자주 관찰된다.

c. 산소가스(Oxygen)
백금은 산소분위기에서 높은 온도까지 매우 안정하다. 그러나 백금으로 된 서스펜션과 샘플팬에 얇은 산화물 층이 형성 될 수도 있다. 이 현상은 매우 적은 무게변화를 측정할 경우, TG 결과에 영향을 미칠 수가 있다.

d. 그 외의 가스들
백금은 또한 CO2 가스에 대해 안정적이다. 그러나 백금은 CO, SO2, H2S, Cl가스와 반응한다.
일반적으로 백금을 환원가스와 사용하는 것을 추천하지는 않는다.

3. 알루미나(Alumina)
무기산화물인 알루미나는 비교적 높은 온도인 1750℃까지 비활성가스와 산소분위기의 실험에 적합하다.
알루미나는 샘플용기 뿐만 아니라 전기로 내 튜브, 그리고 열센서의 로드의 재질로도 사용된다.
그러나 이것은 아래와 같은 몇몇 가스 및 증기에 민감하며, 또한 환원가스에 대해서도 제한적으로 사용된다.

a. 수소가스 (Hydrogen)
수소가스는 광범위한 온도에서 알루미나에 대해서 반응성이 없다고 알려져 있다. 그러나 매우 높은 온도에서는 수소가스에 의해 알루미나가 환원될 수 있으며 SiO2와 같은 산화물들이 발생하는 것을 확인할 수 있다.

b. 탄화가스(CO, CH4)
CO와 CH4는 알루미나를 환원시킬 가능성이 있다. 문헌에 보면(Halmann and al., Energy 32(2007) 2420-2427), 1500℃에서 CH4가 알루미나를 환원하는 반응이 발생한다고 기록되어져 있다.

4. 그라파이트(Graphite)
그라파이트는 비활성가스 조건에서 2400℃의 매우 높은 온도까지 유용하게 사용된다. 그러나 질소가스는 그라파이트와 Cyanide를 형성할 수 있는 위험성이 있기 때문에 추천되지 않는다.

5. 텅스텐(Tungsten)
텅스텐 역시 비활성가스의 조건에서 2400℃의 매우 높은 온도까지 유용하게 사용된다. 하지만 산소가스는 사용되어서는 안된다. 텅스텐은 또한 샘플 팬, 서스펜션, 그리고 열센서에 Rheninum과 혼합하여 사용되곤 한다.

a. 수소가스(Hydrogen)
백금은 수소가스 분위기에서 1000℃이상에서 사용할 수 없기 때문에, 1000℃이상의 수소분위기에서는 텅스텐이 유용하게 사용되고 있으며 주로 샘플팬, 서스펜션, 열센서의 재질로써 이용된다.
