1) Cp 측정
Drop calorimetry method는 Cp를 직접 측정하지 않고, 측정된 엔탈피값을 응용하여 Cp값을 얻는다.

- 특정 온도에서의 Cp측정
온도 차가 크지 않은 두 가지의 내부 온도(T1, T2)로 낙하시켜, 아래의 두 식을 얻는다.(식4, 식5)

평균값을 얻기 위해 시험은 특정 온도 T1에서 여러 차례 반복 낙하시키며, T2에서도 동일하다.

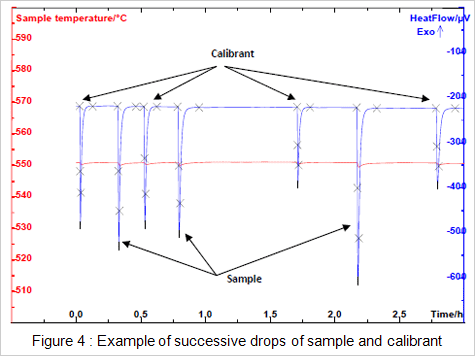

측정 샘플 측정하기 전과 후에 standard sample(= calibrant : 사파이어, Pt.. 등)를 함께 측정한다.(Figure4)

주어진 온도 T1과 T2에서의 열량의 평균 값으로 부터 두 온도에서의 Cp평균값을 도출할 수 있다.(식6, 식7)

- 온도 구간에서의 Cp variation
주어진 온도 구간에서의 Cp를 측정하기 위해, heat variation을 측정하여야 한다. 또한 heat variation 그래프의 미분을 통해 Cp variation 측정이 가능하다.

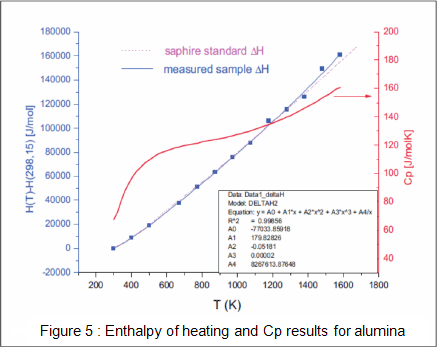

엔탈피 variation(식8)에 의해 standard sample의 Cp variation(식9)을 얻을 수 있다.

- 반응열
테르밋 반응(식10)에서의 반응열 측정은 주로 drop calorimetry method로 주로 측정된다.

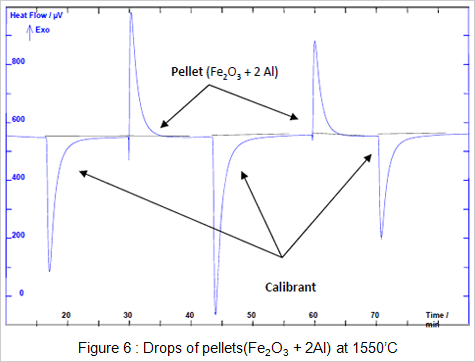

산화철과 알루미늄은 상온에서는 안정적이지만 충분한 열이 가해지면, 강렬한 발열 반응을 일으키며 탄다. 테르밋 반응의 경우 외부의 공기 유입 없이 반응물에 포함된 산소에 의해 반응이 일어난다. Drop calorimetry method를 이용하여 테르밋반응의 반응열을 측정하기 위해 약 50mg의 펠렛형 시료가 사용되며, 이 시료를 상온에서 내부의 1550’C의 내부로 낙하 시켜 점화를 유도한다.
아울러 사파이어를 standard sample로 사용한다.
