사출성형과 같은 고압공정과정에 대한 열전이의 모의실험 과정은 정확한 열용량(Cp)의 측정을 필요로 한다. 열용량 측정은 Continuous Cp determination method로 진행하였으며 나일론(Polyamide 6) 샘플에 대해서 1bar에서 350bar까지 압력을 적용하여 실험을 진행하였다. 정확한 데이터를 얻기 위해 가스의 열용량 값으로부터 압력이 증가할 때 생기는 오차 값을 보정하였다.

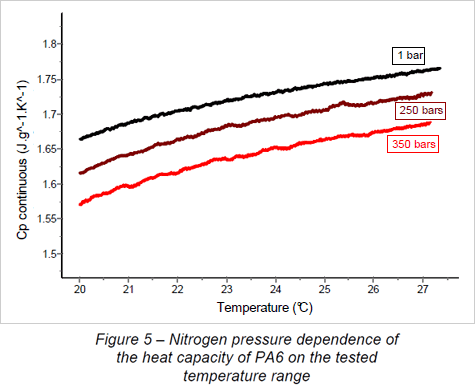

25℃에서 압력의 변화에 따른 Cp 값을 비교해보면, 1 bar의 Cp 값을 기준으로 250bar일 때 2.2%만큼 감소하였고, 350bar일 때 4.6%감소하는 것을 확인할 수 있었다.

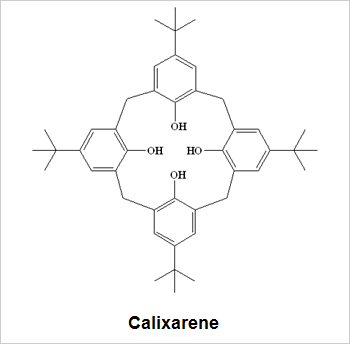

Calixarene 구조를 지닌 샘플을 CO₂를 압력가스로 이용하여 등온조건에서 압력을 증가시키면서 테스트를 진행하였다.

실험은 0℃의 등온상태를 유지하면서 1bar에서 30bar까지 압력을 빠르게 증가시키며서 진행하였다. 압력이 올라가면서 바로 발열 피이크가 발생하는 것을 확인할 수 있었으며, 이 피이크는 압력 열과 연관이 있는 것으로 예상된다. 그 뒤로 두 개의 약한 세기의 발열 피이크가 발생하는 것을 확인하였다.

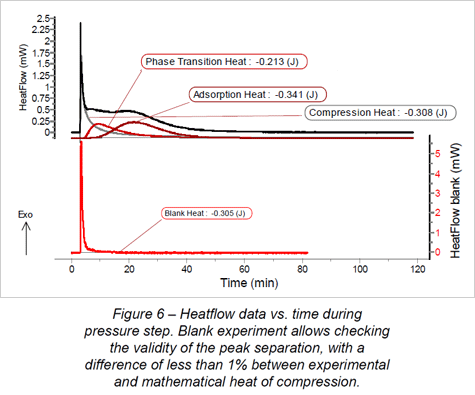

소프트웨어를 이용하여 Asymmetric gaussian peak separation을 통해 각각의 피이크를 분리해본 결과, 아래 그림처럼 첫 번째 피이크는 압력에 의한 샘플의 상전이 피이크로 예상되며, 두 번째 피이크는 빠른 CO₂ 흡착에 의한 피이크로 예상이 된다.
