탄성체(Elastomer)는 유리전이 온도 이하로 냉각이 될 때 탄성력을 잃게 되어 잘 부스러지는 성질을 갖고 있다.

예로써, 흔히 사용하는 O-ring의 경우 고압에서 압력이 새는 것을 방지하기 위해 탄성체 재질을 사용한다. 그러므로 O-ring에 사용되는 탄성체의 유리전이온도는 더욱 더 높아져야 할 것이다. 이러한 O-ring 의 사용범위를 결정하기 위해서 고압에서 DSC를 이용해 유리전이온도를 측정함으로써 쉽게 확인이 가능하다.

측정은 HP-Micro DSC7의 고압측정용 샘플용기를 이용하여 진행하였으며, 탄성체 재질의 O-ring을 잘라내어 샘플용기에 투입한 후, -40℃에서 20℃까지 각기 다른 등압조건에서 분당 1℃/min의 승온속도로 측정하였다.

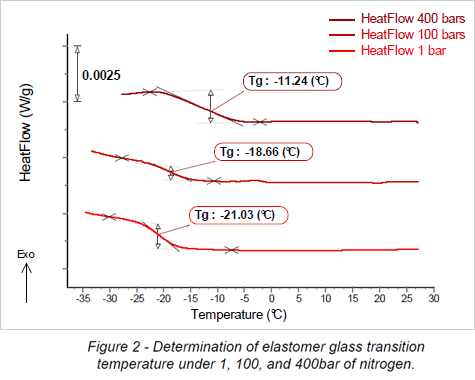

아래결과에서 보듯이 각각의 Tg점을 변화도는 압력에 따른 Tg의 변화의 일차방정식으로도 확인 할 수 있었으며, RMS값이 1로써 정확하게 정비례하여 변화되는 것을 확인할 수 있었다.

마가린의 결정화에 대한 공정과정은 High pressure DSC를 이용하여 모의실험을 할 수 있다. 측측정은 등압조건에서 -20에서 50℃까지 분당 1℃/min으로 승온하면서 측정을 한다.

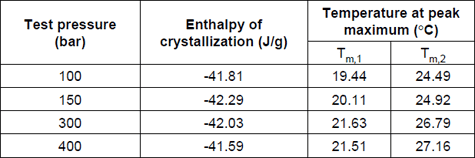

실험결과, 고압조건에서 두 개의 특징적인 결정화 피이크의 최대값은 압력이 증가할수록 더 높은 온도로 이동하는 것을 확인할 수 있었으며, 마가린이 결정화되는 엔탈피 값은 실험압력에 크게 영향을 받지 않는 것을 확인할 수 있었다.

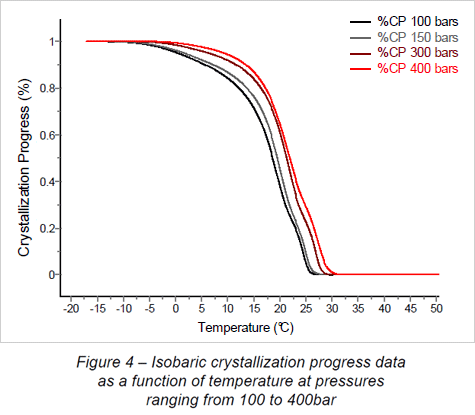

Figure 4는 열유량(Heat flow)의 적분기능을 이용한 수학적 계산을 통해 결정화도 대 온도의 그래프를 보여주고 있다.
