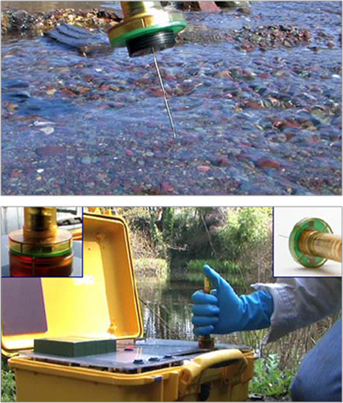

물속에 포함되어 있는 유기 화합물을 분석하기 위해서, CUSTODION™ Solid Phase Micro Extraction(SPME) Syringes을 이용하여 5초 동안 현장에서 간편하게 샘플링 한 시료를 GUARDION®-7 Portable Gas Chromatograph-Toroidal Ion Trap Mass Spectrometer (GC-TMS)를 이용하여 3분 이내에 신속하게 분석한 결과이다.

지하수와 마시는 물은 환경적인 염려로 VOCs와 관련하여 일상적으로 테스트되고 있다. 특히 CUSTODION™ SPME Syringe와 GUARDION®-7 Portable GC-MS는 현장에서 사전 분석하는데 편리하게 이용되고 있으며, 빠른 시간 내 신뢰성 있는 데이터를 얻는데 사용되고 있다. SPME 추출은 현장에서 샘플을 수집 및 보관할 수 있어 GC-MS 장비로 이동하는 동안 소실 될 수 있는 휘발성 목적 물질들을 분석하기에 적합한 샘플 소스이다.
특히, Benzene, Touene과 Ethylbenzene은 폐수에서 냉장/냉동하더라고 7일이 경과되면 환경적인 조건에 따라 생물학적으로 감성*되기 쉬워 보존이 어렵다. 이처럼 감성되기 쉬운 물질의 경우, 현장에서 신속하게 분석하는 것이 매우 중요한데, Torion사의 휴대용 GC-MS인 GUARDION®-7 Portable GC-TMS는 현장에서 실시간으로 정확하고 빠르게 분석할 수 있어 BTEX 분석에 매우 효과적이다.
GUARDION®-7 Portable GC-TMS는 전 세계적으로 가장 빠르고, 소형화된 휴대용 가스크로마토그래피 질량분석기로 고온, 다습, 열악한 현장에서도 장비를 손쉽게 휴대하여 빠른 시간 내 현장 분석을 가능하게 한다. 특히, 장비를 작동시키고 분석하는 데, 단 3분 내외면 데이터 획득이 가능하며, 전형적인 데스크톱 GC/MS와는 달리 GUARDION®-7 Portable GC-TMS는 극소형화된 손잡이 식 가방으로 가볍게 제작되어 현장에서 간편하게 분석할 수 있다. 또한 자동화된 Calibration 기능이 있어 관리가 편리하며 사용이 쉽고, 고감도, 고선택성, 탁월한 재현성을 보유하고 있어 현장에서 즉시 우수한 데이터를 얻을 수 있는 분석기기이다.

*감성: 유기 화합물을 탄소 원자의 수가 적은 다른 화합물로 변화시키는 일

Torion 사의 CUSTODION™ SPME Syringe는 새로운 Solid Phase Micro Extraction으로 빠른 시료 주입이 가능하고, 간편하게 샘플링하여 GC 또는 GC-TMS로 주입할 수 있는 장치이다. 특히, 가스, 액체, 고체시료와 같은 휘발성 시료와 반휘발성 시료의 수집이 모두 가능하고, 소량의 시료 샘플링이 가능하다. 또한, GC-TMS로 주입되는 양을 제한하여 Overload되는 것을 미리 방지함으로써 부반응이 없고, 시료 채취 시 Push Button을 이용하여 한 손으로도 쉽게 수집이 가능하여 사용이 편리하다. 특히, 사용 횟수의 정보가 기록되는 메모리 칩 보드가 내장되어 있어 사용자가 관리 및 교체 시기 확인 시 매우 용이하다.

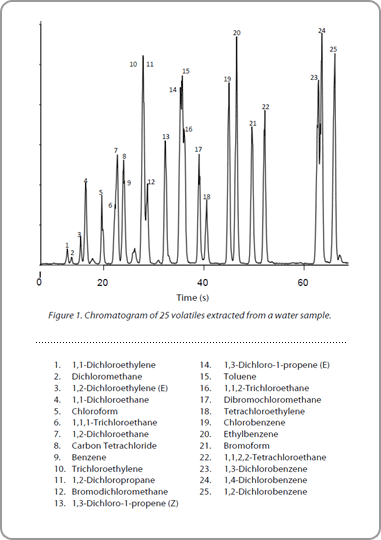

CUSTODION™ SPME Syringe는 액체 폴리머 필름 또는 고체 흡수제로 코팅된 1cm fiber로 구성 되었으며, 본 실험에서는, Divinybenzene/ Polydimethylsiloxane (DVB/ PDMS) 로 65cm 코팅된 SPME Phase로 Figure 1에서와 같이 마시는 물 샘플로부터 25개의 환경적인 오염 리스트인(U.S.EPA Method 624) VOCs을 추출하는데 사용되었다.
