PMT 내부는 진공상태이며, 구조는 아래 그림 2처럼 입사창, 광음극(photocathode), 전자 증폭기(electron multiplier, dynode2) 가 밀봉된 유리 튜브 안에 위치하고 있다.

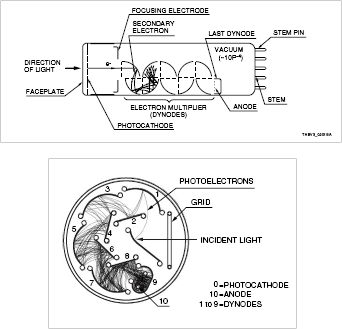

[그림 2] PMT 의 구조(상)와 Dynode을 통해 증폭되는 전자(하)
(Photomultiplier tubes Hand Book _HAMAMATSU 에서 발췌)
빛이 PMT 튜브로 입사되면 아래와 같은 순서로 검출 신호를 생성 시킨다.
| (1) |
입사창을 통해 빛이 입사된다. |
| (2) |
광음극에서 광전효과로 인해 여기된 광전자들이 진공계로 방출된다. |
| (3) |
여기된 전자들은 1차 전자 증폭기로 들어간다. |
| (4) |
1차 전자 증폭기에서는 더 많은 여기된 전자들을 생성한다. |
| (5) |
1차 전자 증폭기에서 증폭된 여기된 전자들은 2차, 3차 전자 증폭기를 통해 계속적으로 더 많은 전자들을 생성 시킨다. |
| (6) |
마지막으로 최종 전자 증폭기에서 나온 여기된 전자들은 양극(Anode)에 도달하며 전기적 신호를 생성한다. |
|
