1. 고분자 및 필름의 점탄성 특성 측정
2. 경화성 수지의 경화도 및 α,β전이온도 측정
3. 섬유재료의 점탄성 특성 측정
4. 샘플의 유리전이 온도 및 amorphous 측정
5. 샘플의 결정화도 측정

위의 그래프는 Triton사의 TT-DMA 시스템을 이용하여 주파수를 변화하면서 PVC샘플을 측정했을 때, α전이에 의해 나타나는 유리전이온도(Tg)의 변화곡선을 보여주고 있다. 그래프를 통해 주파수 값이 커질수록 유리전이온도(Tg)가 높은 온도에서 발생됨을 확인할 수 있었다.

위의 그래프는 Triton사의 TT-DMA 시스템을 이용하여 주파수를 변화하면서 에폭시 수지를 측정했을 때, α전이에 의해 나타나는 유리전이온도(Tg)와 β전이온도의 변화곡선을 보여주고 있다. 에폭시 수지는 열경화성 수지로써 유리전이온도에서 미세한 열량 값만이 측정되기 때문에 열량을 측정하는 DSC로는 정확한 유리전이온도의 측정이 어려울 수 있으나, DMA로 측정할 경우 150℃부근에서 매우 정확한 피이크 값으로 나타나는 것을 확인할 수 있었다.

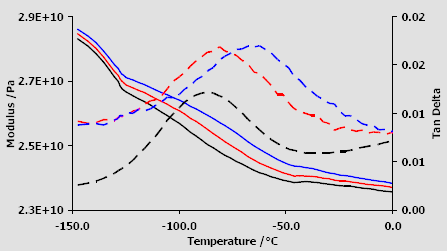

또한 -150℃의 저온까지 측정하였을 때, PCB구조의 곁가지에 의한 β전이의 온도도 측정이 되었으며, 이를 통하여 기존 열분석기로 측정이 어려웠던 낮은 온도의 전이현상도 DMA로 명확하게 확인할 수 있음을 알 수 있었다.

위의 그래프는 Triton사의 TT-DMA 시스템을 이용하여 에폭시 수지의 경화도를 측정한 그래프이다. Shear 모듈을 장착하여 130℃까지 분당 2℃로 승온시키며 측정하였으며, 그래프에서 나타난것과 같이 Loss Modulus값이 증가하면서 점차 액체에서 고체상으로 변화하는 것을 확인할 수 있었으며, 그때 경화도를 나타는 Tan d값은 90℃에서 최대값으로 나타남을 확인할 수 있었다.
