동적 기계적 분석은 온도, 습도, 주파수 또는 다른 변수들의 함수로서 재료의 강성을 분석하기 위해 사용되는 기술이다. 기계적 응력이 샘플에 가해지고, 이로 인해 생성 된 변화는 DMA를 통해 측정이 된다. 일반적인 DMA 샘플의 크기는 적어도 몇 mm이상으로 제작되어야 한다.Material Pocket을 이용하게 되면 이러한 제한적인 부분을 개선하여 분말, 코팅필름, 조각, 액체, 겔 등 다양한 형태의 시료에 대하여 분석이 가능하다.

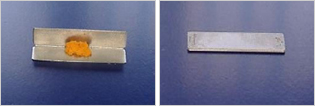

Sample preparation using the Material Pocket.

오른쪽 그림은 PS(Poly Styrene)를 일반적으로 분석한 Tanδ곡선과 Material Pocket을 이용한 PS의 Tan δ 곡선을 동시에 보여주는 데이터이다. 데이터 그림엔 2개의 곡선이 보여지는데 2개의 곡선 모두 가운데 볼록 하게 솟은 모양의 120˚C 지점에서 유리전이 온도가 나타나는 것을 알 수 있다.

Peak의 크기가 다르게 나타나는 것은 Material pocket 자체의 무게 때문에 발생한 현상이며 Subtraction을 통하여 이 값은 보정이 가능하다. 이러한 결과로 Material pocket을 사용했을 때 정상적인 DMA데이터를 얻을 수 있다는 것을 보여 준다.

Tan δ from experiments with polystyrene.

오른쪽 그림은 인스턴트 커피샘플을 각각 1Hz와 10Hz로 분석 했을 때의 Tan δ 곡선이다. 100˚C 부근과 180˚C 에는 2개의 유리전이가 보이면서 주파수에 따른 위상차가 나타나는 것을 확인할 수 있었다. 인스턴트 커피는 기본적으로 여러가지 물질이 혼합된 혼합물질이다. 이와 같이 Material Pocket은 혼합물의 분석에서도 각각 개별의 Peak(Tg 등)를 찾아내는 것이 가능하다.

Tan δ from experiment with instant coffee.
