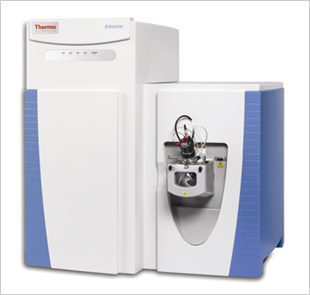

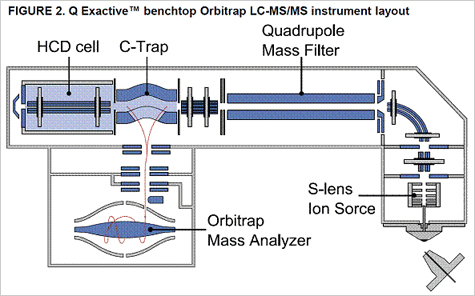

Thermo Scientific사의 벤치탑 오비트랩인 Q Exactive는 이온 전달을 높이기 위한 S-lens, MS/MS 실험을 위한 Quadrupole Mass Filter, C-Trap 그리고 HCD Cell로 구성되었으며, 스펙트럼 다중검출(Multiplexing) 기능을 수행할 수 있는 질량
분석기이다.(FIGURE 2.)
관심 있는 성분의 리스트는 Targeted Analyses이거나 모든 질량스펙트럼(Full MS)으로부터 예측되어 알고 있는 경우이다. 여러 성분들은 오비트랩으로 분석
되기 전에 C-Trap이나 HCD 셀을 거친 이후 C-Trap으로 연속적으로 주입된다. 만약 충돌에너지를 0 이하로 선택할 경우, 이온들은 HCD 셀로 저장된다. 이것은 동일한 성분이 HCD 셀로 주입된 후 상이한 충돌에너지를 여러 시간에 나누어 적용시키는 Stepped Collision Energy의 정의를 가능하게 한다.

Principle of Operation

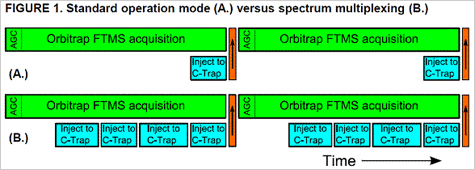

FIGURE 1.은 Scan-to-Scan AGC (Automatic Gain Control) 모드에 접근한 전형적인 작동 모드와 스펙트럼 다중검출(Multiplexing) 기능을 비교해 준 그림이다. 이 기능은 모두 Parallel Mode에서 작동한 것으로, 이전 스캔이 획득되는 동안 이온은 다음 스캔을 위해서 미리 포집할 수 있는 방식이다. 전형적인 모드에서는 오직 하나의 성분이 주입되지만, 스펙트럼 다중검출(Multiplexing)의 경우에는 Idle Time에 여러 성분들을 주입함으로써 고속 처리가 가능하게 되었다. 이 기능은 특히 Fill Time이 매우 짧을 때 효과적이며, S-lens덕분에 장비의 감도가 매우 우수해져서 더욱 용이해졌다. (FIGURE 2.)

Scan Speed Increase

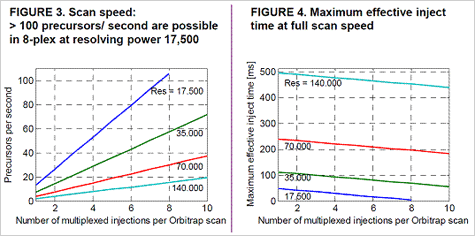

FIGURE 3.은 상이한 분해능과 다중검출(Multiplexing) 요소에 따른 스캔 스피드의 효과를 보여준 결과이다. 이것은 초당 100개 미만의 성분을 스캔 스피드 증가에 따른 스펙트럼 다중검출(Multiplexing)을 보여준다. 주입할 수 있는 이온 수는 오비트랩 검출 시간보다 낮은 범위 내에서 각 이온이 주입되는 시간의 합으로 제한된다.
FIGURE 4.는 오비트랩의 여러 분해능 조건에서 최대 스피드로 작동할 수 있는 총 주입시간의 극한을 보여준다.

Checking Prerequisites

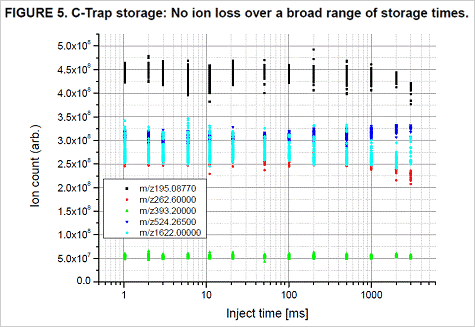

이 방법에서 사전조건은 이온 집단의 저장이 저장 시간과는 독립적이라는 데 있다. FIGURE 5.는 저장 시간에 따라 C-trap에 저장되는 상이한 이온들의 감도를 보여준다. 이온의 감도가 전제 시간 동안 여전히 일정하게 유지되는 것은 어떠한 이온간의 반응도 없었다는 것을 입증한다.
