공장의 굴뚝에서 CO₂를 얻는 가장 적합한 기술은 흡착반응을 이용하는 것이다. PCC 법(Post-combustion capture)은 상대적으로 높은 온도와 수분의 조건에서 좋은 성능을 발휘하는 흡착제를 개발하는 것이 가장 큰 과제이다. 친수성 아민 고분자 계열의 고체 흡착제는 많은 양의 CO₂를 흡착하는 것으로 잘 알려져 있다.

이 분석과정을 실험하기 위하여, TG-DSC 기술이 이용되었으며 수분환경을 위하여 수분조절기인 WETSYS system을 사용하였다.

TGA 곡선을 통해 CO₂의 흡탈착 양을 계산할 수 있으며, DSC 곡선을 통해 흡열인 경우 탈착반응이 발생하는 것을 발열인 경우 흡착반응이 발생하는 것을 확인할 수 있다.

Experimental

1.	Sample: Hydrophilic amine polymer
2.	Sample mass : 11.47mg
3.	온도 및 가스 조건
	a. 상온에서 등온상태로 5분간 유지 (헬륨가스(유량: 60ml/min) 조건) b. 5℃/min의 속도로 상온에서 105℃까지 승온 (헬륨가스 조건) c. 120분간 105℃로 등온상태 유지 (헬륨가스 조건) d. 60℃까지 냉각 후에 90분간 등온상태 유지 (헬륨가스 조건) e. 가스조건을 10% CO2와 10% 수분(나머지는 헬륨가스)을 추가한 상태로 전환하여 90분간 유지 f. 10℃/min의 속도로 110℃까지 다시 승온 (헬륨가스조건으로 재변환) g. 110℃에서 등온상태로 5분간 유지 h. 60℃까지 냉각 (헬륨가스 조건)

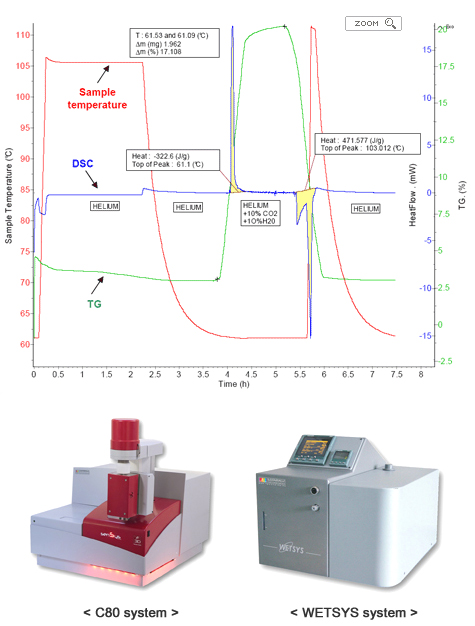

Result

1.	헬륨가스 조건에서 105℃로 승온하는 첫번째 단계부터 등온상태를 유지하여 60℃로 냉각할 때까지 TGA 곡선은 질량이 감소하는 경향을 보인다. DSC곡선의 경우 105℃까지 승온할때 약간의 흡열피이크는 수분의 증발에 의한 영향으로 보인다.
2.	두번째 단계의 10% CO2와 10% 수분을 헬륨가스와 혼합하여 투입하는 반응에서는 샘플의 질량이 17.1% 증가하는 경향을 보이며 이것은 CO2의 흡착에 따른 현상으로 보인다. 또한 DSC 곡선의 경우 흡착에 따른 발열피크가 발생하였으며 엔탈피 값은 322 J.g-1임을 확인할 수 있었다.
3.	세번째 단계의 CO2 탈착 반응은 60℃로 재냉각할때 발생하며 흡열피크로 나타남을 확인할 수 있었다. 또한 TGA 곡선을 통해 탈착 중에 질량감소 반응이 일어나며 탈착반응이 끝난 후에는 더 이상 CO2가 남아있지 않았으므로 완전한 가역반응임을 확인할 수 있었다.
