일반적인 클로로벤젠(chlorobenzene)과 톨루엔(toluene) 그리고 헵탄(heptane) 혼합물의 스펙트럼은 그림 3과 같으며 이 스펙트럼은 full-range의 532nm Graiting을 사용하여 한 번의 Exposure로 측정하였다.

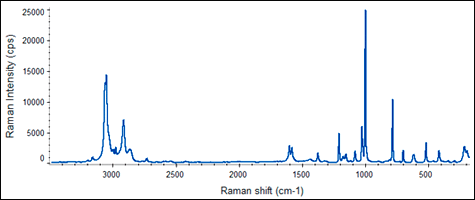

[그림 3] 클로로벤젠(chlorobenzene), 톨루엔(toluene),
헵탄(heptane) 혼합물의 스펙트럼

Calibration에 선택된 영역은 375 cm-1 to 1650 cm-1이며, 20개의 샘플들은 Calibration으로 사용되어 지고 남아있는 11개의 샘플들은 Validation을 위해 사용되어 졌다.

검량곡선은 Nicolet Product의 기본 소프트웨어인 OMNIC 소프트웨어 중 정량분석 이용되어지는 TQ소프트웨어를 사용하여 PLS(Partial Least Squares) 정량법을 사용하였으며 클로로벤젠(chlorobenzene) 에 대한 결과는 그림4와 같이 나타내어지고, 세 개의 모든 성분에 대한 결과는 표 1과 같이 요약되어질 수 있다.

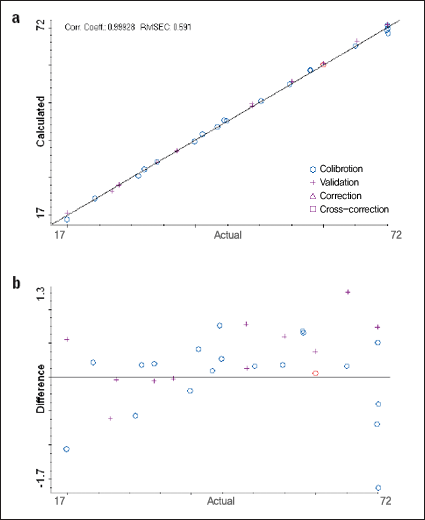

[그림 4] 라만분광기의 지문 영역을 이용하여 혼합용매내의 클로로벤젠(chlorobenzene)에 대한 정량분석의 결과

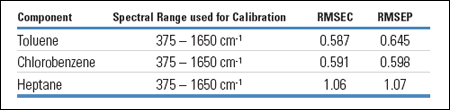

[표 1] RMSEC (Root Mean Square Error of Calibration)
          / RMSEP (Root Mean Square Error of Prediction)

헵탄에 대한 초기결과는 좋지 않지만, Calibration에 대한 영역을 C-H Streching Range인 2,800 cm-1 to 3,225 cm-1까지 추가하여 분석을 하면, 표 2에서 보여주는 것과 같이 해당 성분에 대한 결과가 향상되는 것을 확인 할 수 있다.

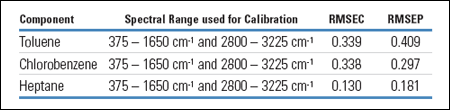

[표 2] RMSEC (Root Mean Square Error of Calibration)
          / RMSEP (Root Mean Square Error of Prediction)

나머지 성분인 클로로벤젠(chlorobenzene)과 톨루엔(toluene) 역시 C-H영역을 추가하여 분석했을 때 향상되는 것을 확인 할 수 있다.

이 실험은 QC환경에서 정량샘플의 분석에 라만분광기의 쉽게 응용할 수 있음을 보여준다. 위의 Calibration의 결과에서와 같이 라만분광기는 FT-IR에서 흔히 발생할 수 있는 Peak 간섭효과를 최소화 하여 서로 근접한 특성 Peak를 가지고 있는 Liquid Sample에 대한 성분 정량을 특별한 Sample 전처리 없이 빠르고 정확하게 수행할 수 있다는 것을 확인 할 수 있다.
