고분자가 녹는점에 도달하게 되면, 샘플의 결정구조는 무너지게 되며 그때 고분자 체인은 규칙적인 배열에서 벗어나게 된다. 따라서 고분자의 녹는점은 샘플의 결정의 형태와 관련이 있으며 고분자의 규칙적인 배열에 대한 기본 정보를 얻는데 사용된다. 고분자의 녹는점은 DSC로 쉽게 측정이 가능하며, ISO11357-3를 통하여 측정과정을 확인할 수 있다.

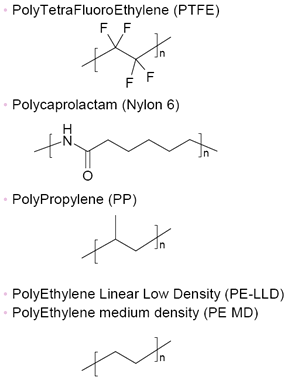

실험샘플

실험장비

실험조건

- Temperature Range : Amb. ~400℃
- Heating Rate: 10℃/min
- Atmosphere : N2 gas
- Sample Crucible : 100ul Aluminum pan
- Sample mass : 25mg

실험결과

아래의 실험결과 중 LLDPE의 경우 녹는점이 두단계로 분리되어서 나타나는 것을 확인할 수 있다. 그 이유는 LLDPE의 경우 공중합체이며 각각 특성이 다른 두 종류의 올레핀으로 구성되어있기 때문이다. 또한 열 안정성이 높은 샘플일 수록 녹는점이 높은 온도에서 나타나는 것을 확인할 수 있었다.

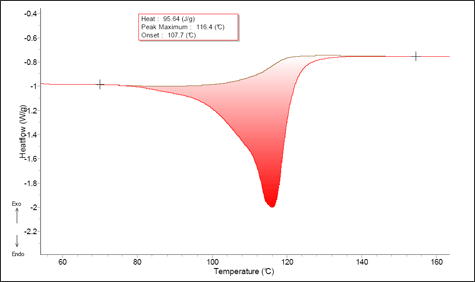

[Figure 1 : Melting of Polyethylene Medium Density]

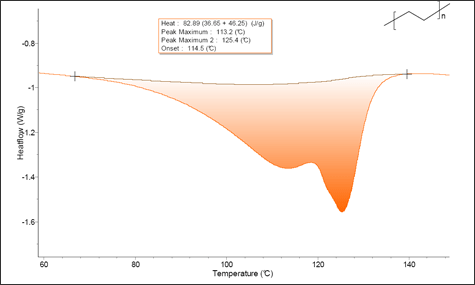

[Figure 2 : Melting of Linear Low Density Polyethylene]

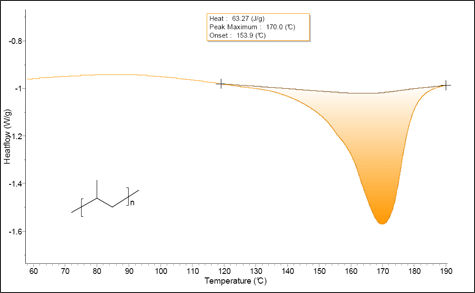

[Figure 3 : Melting of Polyethylene]

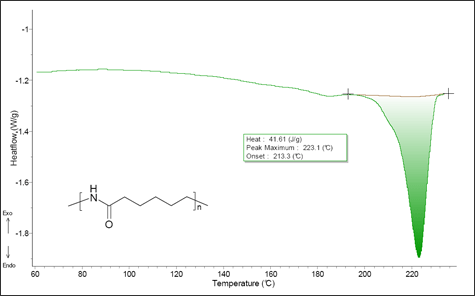

[Figure 4 : Melting of Nylon6]

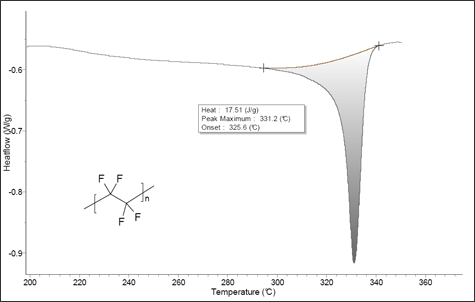

[Figure 5 : Melting of Polytetrafluoroethylene]

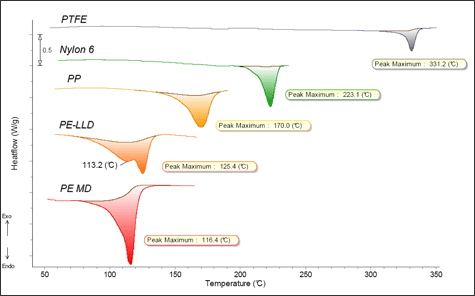

[Figure 6 : Superposition of the different melting peaks of each studied polymer]
