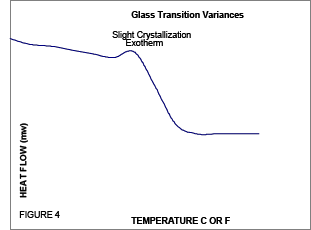

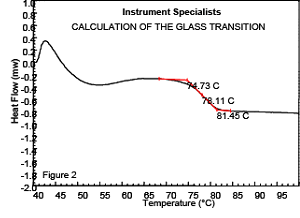

Single Heating Ramp 이 실험은 간단하여 많은 시료에 대해 일반적으로 사용된다. 1. 초기온도에서 5분 동안 평형상태를 유지한다.(상온에서 시작하지 않는 경우에 해당) 2. 10℃/min의 온도로 승온한다. Anealing / Heating / Cooling / Heating 이 실험은 총 4단계로 진행이 되며 결정성구조가 잘 발견되지 않는 열경화성 수지에 많이 이용된다. 1. 10분 동안 Tg보다 약간 상위의 온도에서 등온을 유지한다. 2. 급냉으로 냉각을 시킨다. 3. Tg점 이하에서 5분 동안 등온을 시킨다. 4. 10℃/min의 속도로 승온한다. 5. 종결온도에서 2분 동안 평형상태를 유지한다. 6. 10℃/min의 속도로 측정할 시작온도까지 서냉 시킨다. 7. 시작온도에서 2분 동안 평형상태를 유지한다. Glass Transition DSC 곡선이 2차 전이현상으로 계단처럼 바뀌는 현상이 전형적인 유리전이온도이다. 유리전이온도는 보통 onset point, inflection temperature(엔탈피의 변화가 발생하는 구간의 중간지점) 그리고 반응종결온도 등 3개를 측정한다. 3개의 값을 측정하는 이유는 사실상 Tg가 그 범위 내에서 존재한다는 것을 의미한다. Glass Transition Exotherm “Glass transition Exotherm”이란 Fig 4.에 나와 있는 것처럼 유리전이온도가 시작되는 곡선위에 작은 발열피크가 보이는 경우를 의미한다. 그 발열피크는 시료가 부분적인 무정형인 구조를 지닐 때 발생하는 cold crystallization라고 생각할 수 있다. 이 피크로 인해 Tg온도를 계산하는데 어려움이 생길 수 있다. 이 경우 Tg점을 측정하기 어려우면 시료를 재측정하여 Tg점을 찾도록 한다. Endotherm (Melting) 1. 측정방법 소프트웨어를 이용해서 melting point는 Onset point로 측정하며, 칼로리 양은 피크 면적을 계산하여 측정한다. 2. Peak Shape and Width : 피크의 형태와 크기는 시료의 특성 및 실험조건에 따라 영향을 받을 수 있다. a. 시료의 순도를 알 수 있다. 순수한 결정성 시료는 melting point가 날카롭고 구분이 명확한     피크로 나타난다. b. 온도속도에 의존하며 가열속도가 느릴수록 피크는 더 날카롭게 나타난다. c. 냉각속도에 의존하며 냉각속도는 측정시료의 결정화 속도와 관련이 있다. 일반적으로 냉각속     도를 느리게 하면(예를들어 10℃/min) 결정영역이 더 크게 나타날 수 있다. d. 결정성 고분자 또는 반 결정성 고분자의 경우 녹는점에서 급냉을 한 후, 다시 Tg와 Tm온도     사이에서 anealing을 하여 결정화도를 향상시킬 수 있다. 3. Crystallinity Calculations a. Polyethylene같은 순수한 고분자의 결정화도를 보는데 적합하다. b. 논문이나 실험자료로부터 측정할 시료의 100% 순도 시료의 엔탈피 값을 알아야 한다. c. 4. 0℃이하 근처에서 흡열반응이 보인다면, 셀 안에 수분이나 시료로 인한 오염으로 인한 것일 수 있으므로 주의해야한다. DSC S-650의 경우 blanket purge system으로 셀 안에 수분이 생기는 현상을 방지할 수 있는 장점이 있다.
