Introduction

의 Color Analysis Mode를 이용하면, CIE L*a*b*, Yxy, APHA 등 다양한 색차 값을 얻을 수 있다. 특히 염료의 원료나 식음료의 Quality Control 과정에서 표준색상과 완제품의 색상을 비교할 수 있어 QC 공정에서 유용하게 사용된다.
L*a*b* 표색계 (이하 CIELAB)는 현재 세계적으로 색물체를 측정하는데 있어서 모든 산업분야에 가장 보편적으로 널리 사용되는 색공간이다. 이는 보색 이론에 기초해서 색 지각 크기 (Perceptual Color Magnitude)를 나타내고자 하는 근사 균등 색 공간이다. CIELAB 표색계는 L*a*b*의 입체좌표로서 색상을 표시한다. L*는 명도(Lighness)를 표시하며 채도 좌표의 x축은 a*로, y축은 b*로 표시한다. 또 이 표색계에서 +a*는 Red 방향, -a*는 Green 방향, +b*는 Yellow 방향, -b*는 Blue 방향이다. 중앙은 무채색에 해당되며 a*=0, b*=0의 위치이다. L*=100 이면 순수 White, L*=0 이면 Black을 나타낸다. a*와 b*가 증가할수록 중심에서 멀어지며 채도가 높아져 맑은 색을 나타낸다.

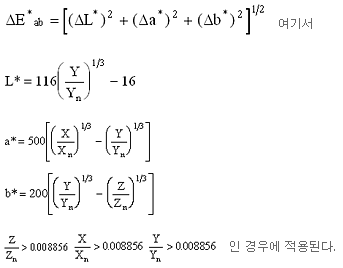

CIELAB 색 공간에서 두 색 간의 전체 색차

는 다음의 식으로부터 계산된다.

각각의 시료에 대한 L*, a*, b* 직교 좌표계는 시료의 X,Y,Z 3자극치 측정값으로부터 계산되고, Xn, Yn, Zn 값은 지정된 광원 및 관측자 하에서 완전 확산 반사면 (Perfect reflecting diffuser)의3자극치를 나타낸다.

Reagents & Apparatus
1. S-3150 (PDA UV-Vis Spectrophotometer)
2. Film Cell Holder
3.

S/W Color Analysis Mode
4. Color Filter Samples

Procedure
1. Color Analysis Mode를 선택한다.
2. Parameter를 설정한다.
3. Blank를 측정한다.
4. Standard를 측정한다.
5. Color Sample을 측정한다.
6. Standard와 Sample의 결과를 비교한다.

Instrument Parameters

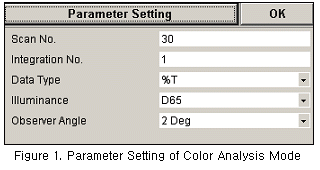

본 실험에 적용한 Parameter Setting을 Figure 1에 나타내었다.
